Schiedel Mastanlagen und Kragarme
Die Lösung, wenn freie Höhe statischen Halt erfordert

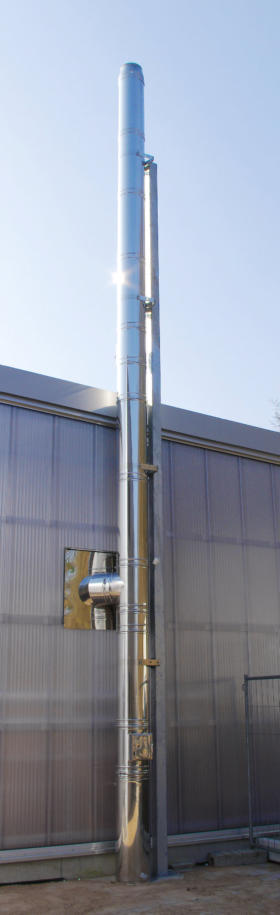

Schiedel Kragarme werden eingesetzt, wenn die freitragende

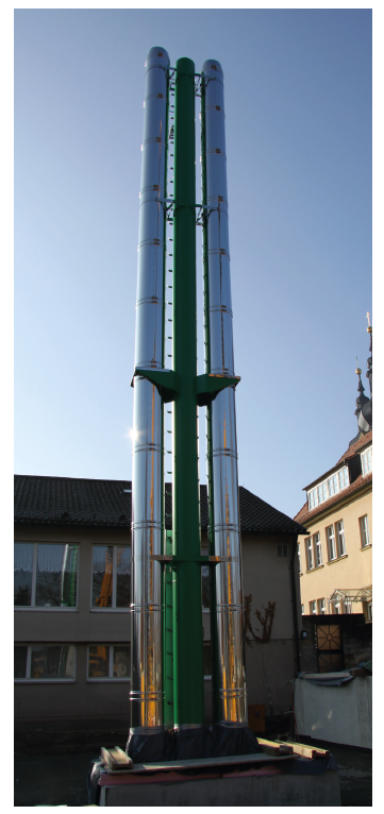

Höhe nach der letzten Abstützung überschritten wird. Bei Schiedel
Mastanlagen handelt es sich i.d.R. um freistehende Abgasanlagen,
die der Statik entsprechen sollen.
Schiedel Kragarme und Mastanlagen sind auf die Schiedel Abgassysteme
KERASTAR, ICS und HP 5000 abgestimmt. Sie werden
individuell nach Aufmaß gefertigt und sind in allen RAL-Farben
lieferbar.
Schiedel HP 5000
Die überdruckdichte Abgasleitung für industrielle Anwendungen
Das universelle Abgassystem Schiedel HP 5000 ist sowohl einwandig als
auch doppelwandig lieferbar. Gemäß der europäischen Normung wurde
das System für Temperaturen im Dauerbetrieb bis 600 oC und einem Überdruck
bis 5.000 Pa geprüft und zertifiziert. Somit ist es speziell für hohe
Abgastemperaturen und hohe Druckverhältnisse prädestiniert.

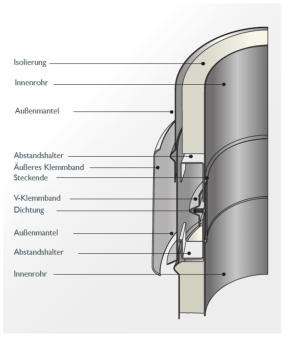

Die einzelnen Komponenten werden mit zwei Flanschen sowie einem
Einsteckende, am Steckteil geliefert. Mit Hilfe einer vorinstallierten
Spezial-Dichtung und einem v-förmigen Klemmband werden die einzelnen
Komponenten kraftschlüssig verbunden.
Bei der doppelwandigen HP Variante (DW) wird der Außenmantel zusätzlich
mit einem äußeren, breiten Klemmband gesichert.
Produktbeschreibung
•
In 15 Durchmessern von 130 bis 700 mm lieferbar
•
Das rauchgasführende Innenrohr besteht aus Werkstoff 1.4404
in 0,6 mm Wandstärke ab Di 400 in 1,0 mm Material
•
25 mm Spezial-Mineralwollisierung,
(50 mm auf Wunsch erhältlich)
•
Edelstahl-Außenmantel aus Werkstoff 1.4301,
hochglänzend, 0,6 mm
•
Das Abgassystem HP 5000 ist nach Europäischer Norm
EN 1856 Teil 1 und 2 zertifiziert:
Anwendungsbereiche
Abgasanlage
Das HP 5000-System kann sowohl für Notstromaggregate,
BHKWs sowie Heizkessel im Überdruckbetrieb bis max.
5000 Pa verwendet werden.
Aus Montagesicht liegt der große Vorteil darin, dass
Schweißarbeiten vor Ort nicht erforderlich sind.
Verwendung: Doppelwandiges und einwandiges System
Rauchabsaugung
Das HP 5000-System kann als mechanisches Rauchabzugsystem
verwendet werden. Das geringe Gewicht der Modulelemente
macht die Dämmung einfacher und runde Rohre benötigen einen
kleineren Querschnitt als rechteckige Leitungen. Durch den hohen
Luftmengenstrom sind runde Rohre auch effizienter als rechteckige.
Verwendung: Doppelwandiges & einwandiges System.
Küchenabluft
Das HP 5000-System kann als Küchenabluftsystem für Friteusen in
Gastronomiebetrieben und in offenen Küchen eingesetzt werden.
Die Gefahr im Brandfalle besteht darin, dass sich die brennenden
Fettablagerungen verflüssigen. Der Schiedel HP 5000 ist temperaturbeständig
bis 1000 °C.
Verwendung: Doppelwandiges System (einwandig im Schacht)
Transportleitung für leichte Feststoffe
Das HP 5000-System kann als Transportleitung für leichte
Staubpartikel oder andere Feststoffe in den unterschiedlichsten
Industriebereichen wie chemische Industrie oder Landwirtschaft
verwendet werden.
Doppelwandige Anlagen sollten dann verwendet werden, wenn die
Partikeltemperatur ein Problem darstellt.
Versorgungsleitung
Das stark gedämmte HP 5000-System ist auch bestens geeignet als
Schutz wichtiger Kabel und Leitungen. Zugangspunkte können nach
Bedarf ergänzt werden. Das geringe Gewicht der Modulelemente
macht die Dämmung einfacher und runde Rohre benötigen einen
kleineren Querschnitt als rechteckige Leitungen.
Verwendung: Doppelwandiges System
Wesentlichste Vorteile
•
multifunktionales, druckdichtes Hochtemperatur-
Leitungssystem
•
Temperaturen bis zu 600 °C im kontinuierlichen Betrieb,
getestet bis 1000 °C.
•
12 Durchmesser zwischen 130 mm und 700 mm.
•
0,6 mm Innenrohr aus Edelstahl-1.4404 für Durchmesser
zwischen 130 mm und 350 mm ab Durchmesser 400 mit
1,0 mm Innenrohr.
•
Außenmantel aus Edelstahl-1.4301, Durchmesserbereich
130 bis 500 mm bei 0,6 mm, 600 und 700 mm bei 0,7 mm.
•
erhältlich mit 25 mm Isolierung. (Auf Wunsch auch 50 mm)
•
geringes Gewicht, Über- und/oder Unterdruck
•
druckdicht bis 5000 Pa.
•
Feuchtigkeitsdicht
•
keine Schweißarbeiten vor Ort erforderlich
